Опорные трубы и кольца Smart SML

Опорные трубы и кольца  Smart SML - Теплопроф: оборудование инженерных систем, безраструбная канализация SML
Лидер продаж
Производитель: Smart SML (Россия)
чугун
состав на основе эпоксидной смолы с последующим обжигом

Опорные трубы и кольца используются для устройства опоры стояка (при высоте стояка более 12,5 м), которая предотвращает смещение трубопровода под действием собственного веса.

Опоры стояка размещаются непосредственно над перекрытием самого нижнего этажа и далее на каждом пятом этаже (или через каждые 12,5 м).

Опорное кольцо закрепляется на кронштейне, который фиксируется к стене. В кольцо устанавливается опорная труба, которая опирается своим буртом на резиновую прокладку кольца.

Альтернативой паре "кронштейн-опорное кольцо" может выступать готовая опорная консоль. Используя такую консоль, требуется только опорная труба.

Также следует учитывать прочностные характеристики стен, к которым производится крепление кронштейнов или консолей. При недостаточной несущей способности стен опоры стояка устраиваются чаще.



Опорная труба

для стояков

(без опорного

кольца)

Диаметр

внутренний

DN, мм

D, мм

L, мм

Вес, кг

Артикул



50 87 200 1,3 90050
70 106 200 1,8 90070
80 118 220 1,8 90080
100 145 200 2,7 90100
125 170 200 3,0 90125
150 195 200 4,0 90150
200 245 200 5,9 90200
250 340 300 18,7 90250
300 390 300 24,0 90300





Опорное кольцо

Диаметр

внутренний

DN, мм

D1, мм

D2, мм

A, мм

B, мм

C, мм

Вес, кг

Артикул



50 61 93 195 148 25 0,8 91050
70 81 114 215 166 26 1,0 91070
80 87 133 218 175 19 1,1 91080
100 115 147 250 202 28 1,4 91100
125 138 171 275 224 28 1,5 91125
150 163 199 300 252 30 1,2 91150
200 215 250 360 310 30 1,0 91200
250 280 344 442 392 34 5,6 91250
300 332 393 495 445 39 7,4 91300

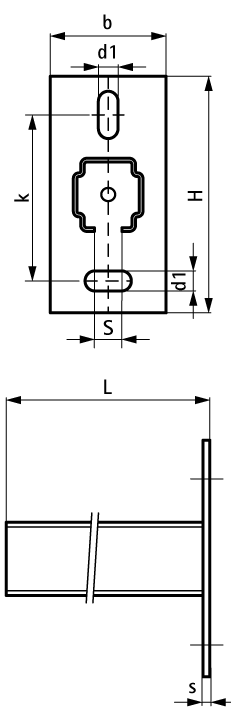

Консоль

стеновая

BIS RapidRail

DN трубы, мм

L, мм

H, мм

b, мм

s, мм

Профиль

Толщина профиля, мм

Макс. нагрузка на крайнюю точку консоли, Н

Артикул


50 200 130 48 5 WM35 38x40 2,0 1507 66036820
70 200 130 48 5 WM35 38x40 2,0 1507 66036820
80 200 130 48 5 WM35 38x40 2,0 1507 66036820
100 350 130 48 5 WM35 38x40 2,0 841 66036835
125 350 130 48 5 WM35 38x40 2,0 841 66036835
150 350 130 48 5 WM35 38x40 2,0 841 66036835





Конcоль

опорная BIS с

опорным хомутом

BISMAT SL

DN, мм

B, мм

k, мм

Нагрузка, Н

Артикул

100 219 174 3000 4323100
125 246 201 3000 4323125
150 269 224 3000 4323150
200 319 274 3000 4323200
